對于電力系統中，很多電氣設備，比如：避雷器、電力電纜、變壓器等都需要進行相應的高壓耐壓試驗，相應的高壓耐壓試驗設備也有很多，比如：直流高壓發生器、串聯諧振、試驗變壓器等等，今天主要給大家談?wù)勚绷鞲邏喊l(fā)生器主要組成部件相關的認識。

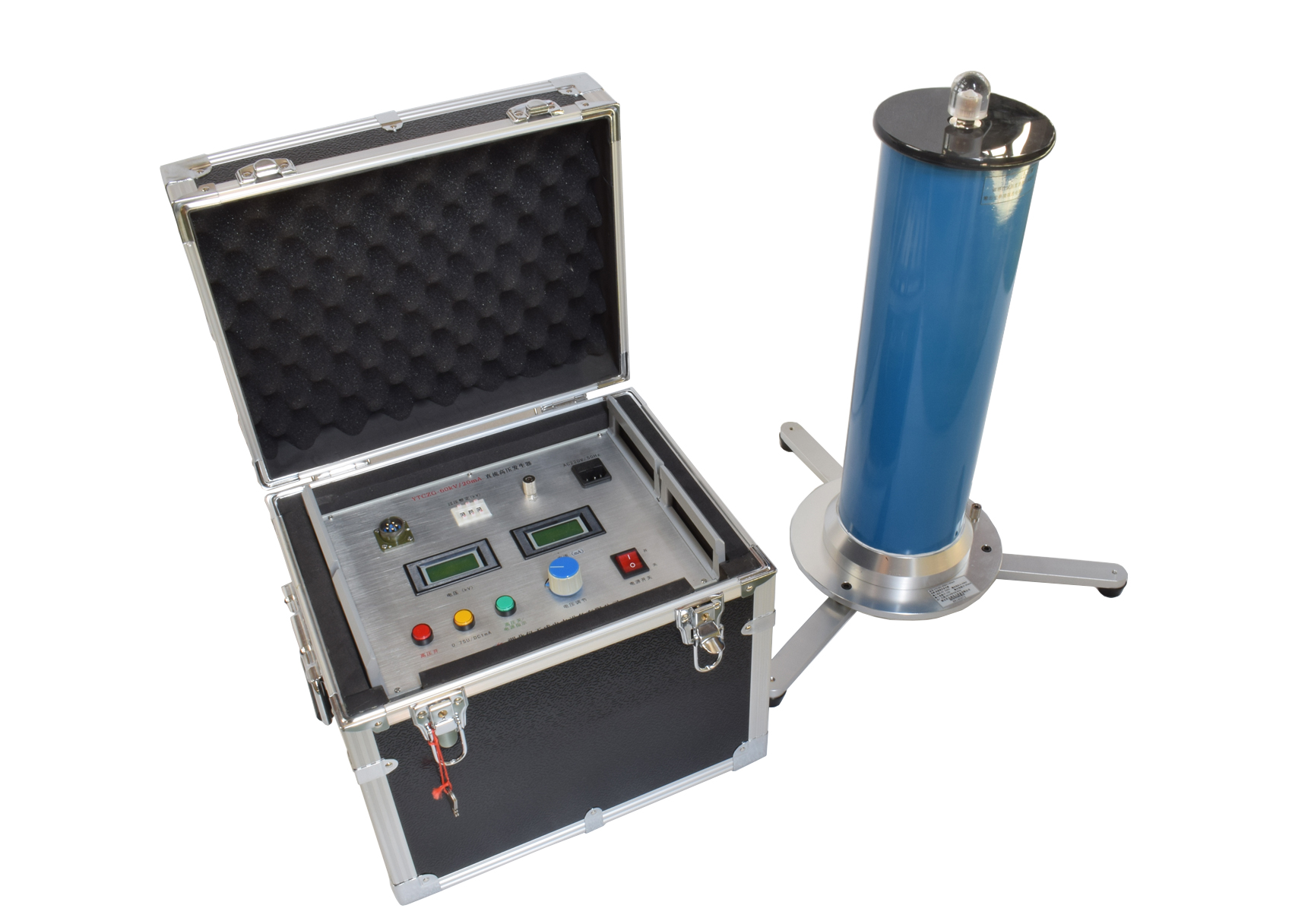

直流高壓發生器的主要組成部分有：控制箱、高壓倍壓筒、保險絲（5A）、電源線、高頻輸出電纜線、放電棒專用接地線、放電棒、微安表以及微安表專用測試屏蔽線、夾子，下面給大家分別說明一下其部件的各自作用。
控制箱：是控制設備工作的重要組成部分，通過開關控制和調節設備的運行參數。
高壓倍壓筒：用于增強設備輸出的電壓，將直流電壓增強到更高的電壓。微安表需要連接到高壓倍壓筒上，以測量直流泄漏電流值。
保險絲（5A）：用于防止設備在過載或短路情況下?lián)p壞。當設備過流時，保險絲會自動熔斷，防止設備損壞。
電源線：這個不用多說，是用來給設備傳輸所需的電流。
高頻輸出電纜線：用于連接設備的高頻輸出端和外部設備。
放電棒專用接地線：用于連接放電棒和設備的接地端，以確保放電棒的安全使用。
放電棒：用于對設備進行放電，以確保設備在使用前處于安全狀態。對于不同的試品，放電棒的使用方法不同，如對于氧化鋅避雷器等小電容量試品，一般通過倍壓筒內側壓電阻放電即可；對于短電纜等稍大電容量?jī)?chǔ)能試品，一般要待試品電壓自放電至試驗電壓的20%以下，再通過配套的放電棒進行放電；對于長電纜等特大電容量?jī)?chǔ)能試品，應視電纜長度及儲能情況，采用專用放電設備進行放電。
微安表以及微安表專用測試屏蔽線：用于測量設備的泄漏電流。微安表需要連接到直流高壓發生器或輕型試驗變壓器頂部的直流高壓輸出螺桿上，將測量線的另一端接至被試品，表頭顯示值即為所測泄漏電流值。
夾子：用于固定設備的連接線，確保設備的正常運行。
直流高壓耐壓設備的主要組成部分以及其相應的功能作用就如上所述了，希望給大家有所幫助。
